V oblasti dizajnu vstrekovacích foriem predstavuje vytváranie foriem s tenkými rebrami jedinečný súbor výziev, ktoré si vyžadujú inovatívne riešenia. Ako skúsený dodávateľ dizajnu vstrekovacích foriem som sa stretol s týmito problémami z prvej ruky a vyvinul som účinné stratégie na ich prekonanie. V tomto blogu sa ponorím do konštrukčných výziev spojených so vstrekovacími formami s tenkými rebrami a preskúmam riešenia, ktoré môžu zabezpečiť úspešnú výrobu.
Dizajnérske výzvy
Ťažkosti s plnením
Jednou z hlavných výziev pri navrhovaní vstrekovacích foriem s tenkými rebrami je zabezpečenie správneho plnenia. Tenké rebrá majú zvyčajne vysoký pomer strán, čo znamená, že ich dĺžka je výrazne väčšia ako ich hrúbka. To môže viesť k problémom, ako sú krátke strely, kde roztavený plast úplne nevyplní dutinu rebra. Úzky prierez rebier obmedzuje tok plastu, čo spôsobuje jeho ochladenie a stuhnutie pred dosiahnutím konca rebra.
Deformácia a skreslenie
Tenké rebrá sú náchylné na deformáciu a deformáciu počas procesu chladenia. Keď sa plast ochladzuje, nerovnomerne sa zmršťuje a tenké rebrá sú náchylnejšie na toto rozdielne zmršťovanie. Nahromadenie napätia v rebrách môže spôsobiť ich ohýbanie alebo skrútenie z tvaru, čo má za následok časti, ktoré nespĺňajú požadovanú rozmerovú presnosť.
Problémy s vyhadzovaním
Vysunutie častí s tenkými rebrami z formy môže byť zložitá úloha. Tenké rebrá sa môžu ľahko zlomiť alebo deformovať počas procesu vyhadzovania. Trenie medzi rebrom a povrchom formy môže byť vysoké a ak nie je sila vyhadzovania rovnomerne rozložená, môže to viesť k poškodeniu rebier.
Štrukturálna integrita
Udržiavanie štrukturálnej integrity tenkých rebier je kľúčové. Keďže sú tenké, nemusia mať dostatočnú pevnosť, aby odolali silám, ktorým budú vystavené počas používania konečného produktu. To môže viesť k prasknutiu alebo zlomeniu rebier, čím sa časť stane zbytočnou.
Riešenia
Analýza toku formy
Analýza toku formy je neoceniteľným nástrojom pri riešení problémov s plnením, ktoré súvisia s vstrekovacími formami s tenkými rebrami. Použitím softvéru na simuláciu toku roztaveného plastu cez formu môžeme optimalizovať umiestnenie brány, veľkosť a celkový systém žľabov. Táto analýza nám pomáha predpovedať potenciálne problémy s prietokom, ako sú vzduchové pasce a krátke výstrely, a vykonať potrebné úpravy dizajnu formy. Ďalšie informácie o analýze toku foriem nájdete na stránkeAnalýza toku formy Presné vstrekovanie plastov.
Dizajn chladiaceho systému
Dobre navrhnutý chladiaci systém je nevyhnutný na minimalizáciu deformácií a deformácií tenkých rebier. Riadením rýchlosti chladenia plastu môžeme znížiť rozdielne zmršťovanie. Použitie konformných chladiacich kanálov, ktoré môžu tesnejšie sledovať tvar tenkých rebier, umožňuje rovnomernejšie chladenie. To pomáha udržiavať rozmerovú stálosť rebier a znižuje vnútorné napätie v časti.
Optimalizácia vyhadzovacieho systému
Aby sme vyriešili problémy s vyhadzovaním, musíme navrhnúť optimalizovaný systém vyhadzovania. To môže zahŕňať použitie vyhadzovacích kolíkov s väčšou povrchovou plochou, aby sa sila vyhadzovania rozložila rovnomernejšie. Okrem toho môžeme začleniť prvky, ako sú uhly ponoru na rebrá, aby sa znížilo trenie medzi rebrom a povrchom formy počas vyhadzovania.
Výber materiálu
Výber správneho plastového materiálu je rozhodujúci pre zachovanie štrukturálnej integrity tenkých rebier. Niektoré materiály majú lepšie tokové vlastnosti, čo môže zlepšiť výplň tenkých rebier. Iné môžu mať vyššiu pevnosť a húževnatosť, vďaka čomu sú rebrá odolnejšie voči praskaniu a zlomeniu. Napríklad technické plasty ako polykarbonát alebo ABS môžu byť dobrou voľbou v závislosti od špecifických požiadaviek aplikácie.
Úpravy konštrukcie rebier
Úprava konštrukcie rebier môže tiež pomôcť prekonať niektoré problémy. Napríklad pridanie filiet na základňu rebier môže znížiť koncentráciu napätia a zlepšiť štrukturálnu integritu. Môžeme použiť aj rebrové - zužujúce sa prevedenie, kde hrúbka rebra postupne klesá od základne po špičku. To môže zlepšiť tok plastu počas plnenia a znížiť riziko deformácie.
Prípadové štúdie
Pozrime sa na niekoľko príkladov z reálneho sveta, kde boli tieto výzvy a riešenia testované.
Časti krytu plastového vstrekovania na sušič vlasov
Pri výrobeČasti krytu plastového vstrekovania na sušič vlasov, kryt mal niekoľko tenkých rebier na podporu konštrukcie. Spočiatku sa vyskytli problémy s výplňou a niektoré rebrá neboli úplne vytvorené. Vykonaním analýzy toku formy sa nám podarilo upraviť umiestnenie brány a optimalizovať systém žľabu. To zabezpečilo, že roztavený plast mohol hladko pretiecť do všetkých dutín rebier, čo malo za následok úplné vyplnenie.
Chladiaci systém bol tiež prepracovaný tak, aby používal konformné chladiace kanály. Tým sa výrazne znížilo pokrivenie tenkých rebier a diely spĺňali požadovanú rozmerovú presnosť. Systém vyhadzovania bol optimalizovaný použitím vyhadzovacích čapov s väčšou kontaktnou plochou, čo zabraňovalo lámaniu rebier pri vyhadzovaní.

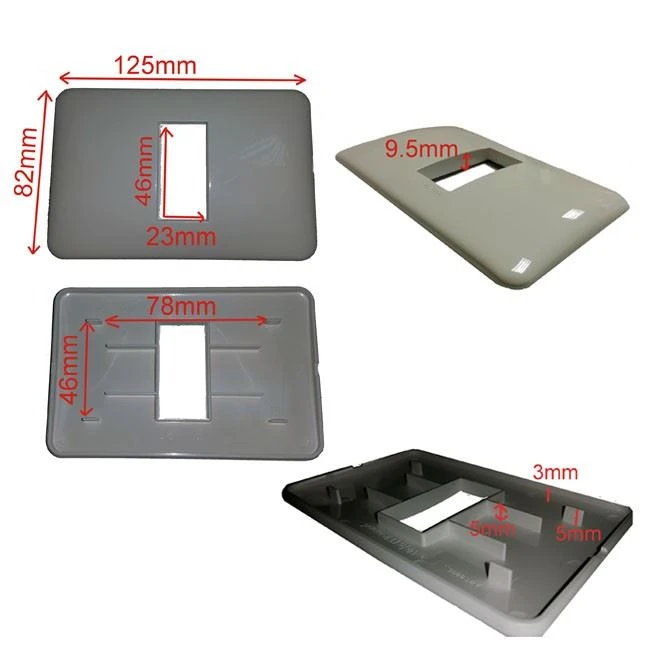

Nový dizajn plastových dielov pre vstrekovaciu formu
Pri práci naNový dizajn plastových dielov pre vstrekovaciu formu, časť mala tenké rebrá, ktoré potrebovali vydržať určité množstvo mechanického namáhania. Starostlivým výberom vysokopevnostného plastového materiálu a úpravou konštrukcie rebier so zaoblením a zúžením sa nám podarilo zlepšiť štrukturálnu integritu rebier. Analýza toku formy nám pomohla zabezpečiť správne plnenie a dobre navrhnutý chladiaci systém minimalizoval deformáciu.
Záver
Navrhovanie vstrekovacích foriem s tenkými rebrami je zložitá úloha, ktorá si vyžaduje hlboké pochopenie súvisiacich výziev a aplikáciu efektívnych riešení. Použitím pokročilých nástrojov, ako je analýza toku formy, optimalizované chladiace a vyhadzovacie systémy, starostlivý výber materiálu a úpravy dizajnu rebier, môžeme prekonať bežné problémy spojené s vstrekovacími formami s tenkými rebrami.
Ak čelíte podobným výzvam vo svojich projektoch vstrekovania alebo hľadáte vysokokvalitné služby navrhovania vstrekovacích foriem, odporúčame vám osloviť diskusiu o obstarávaní. Náš tím odborníkov je pripravený spolupracovať s vami na vývoji prispôsobených riešení, ktoré spĺňajú vaše špecifické požiadavky.
Referencie
- Beardsley, G. (2015). Príručka vstrekovania. Vydavateľstvo Hanser.
- Rosato, DV a Rosato, DP (2011). Vstrekovanie: Definitívny sprievodca spracovaním. Kluwer Academic Publishers.
- Trón, JL (2009). Inžinierstvo spracovania plastov. Hanser Gardner Publications.
